État des R158 :

Légende : ✅ R158 inactives, ⚠️ Détection d'activité, 🅰️ R158A active, 🅱️ R158B active et 🆎 R158A & R158B actives

La détection de l'activité des zones R158 se base sur trois observables que sont :

• Les codes transpondeurs des avions aux alentours de Besançon
• Le spectrogramme radio de l'émetteur radar GRAVES
• Le spectrogramme audio du bruit ambiant

Ces données une fois récoltées, sont traitées par un algorithme basé sur un réseau de neurones artificielles. L'algorithme sort alors un paramètre unique traduisant l'activité des zones R158. Vous trouverez ci-dessous les trois observables mentionnées plus haut.

Dans la première ligne du tableau sont représentés les codes transpondeurs ainsi que le nombre de fois qu'ils ont été vus par tranche de 5 minutes. Le fond coloré est une représentation du paramètre de sorti de l'algorithme utilisé. Vert, l'algorithme est sûr de lui, les R158 sont inactives; Jaune, l'algorithme doute, les observables sont contradictoires; Rouge, il n'y pas de doute les R158 sont actives.

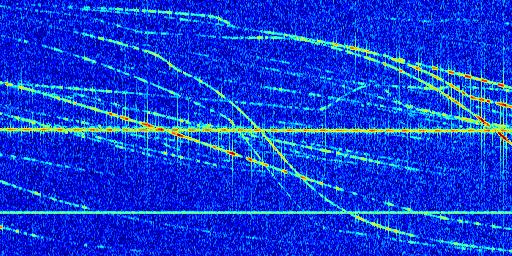

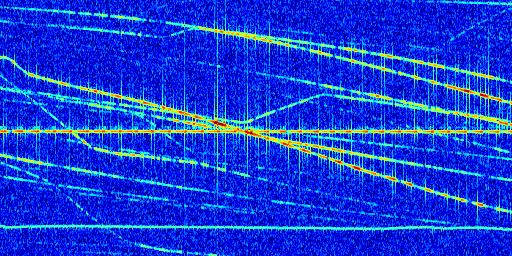

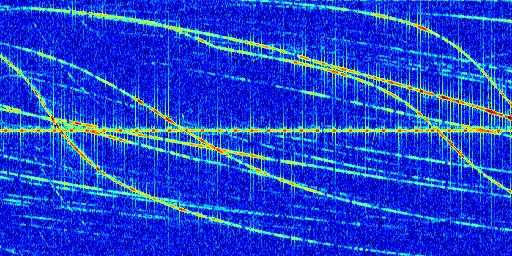

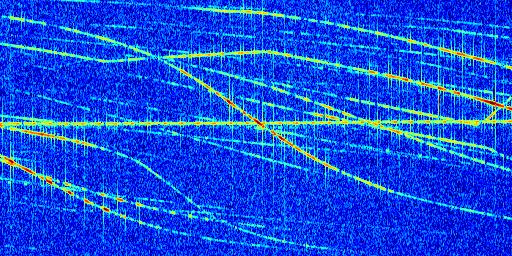

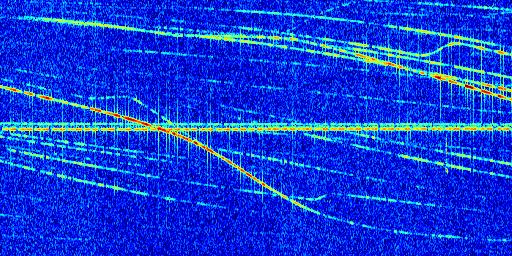

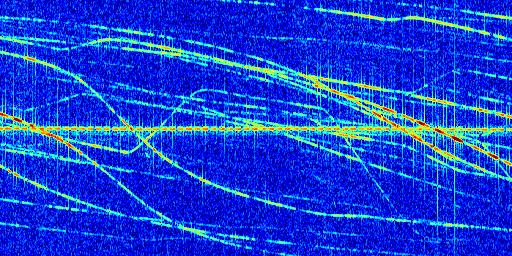

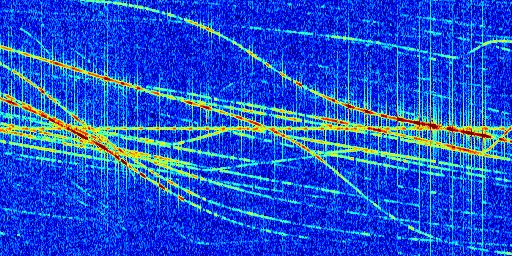

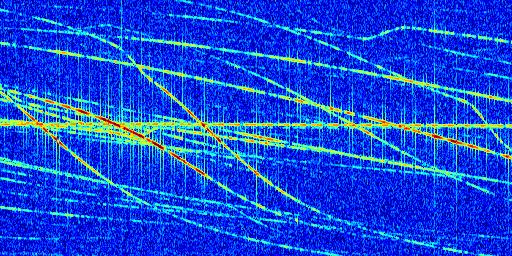

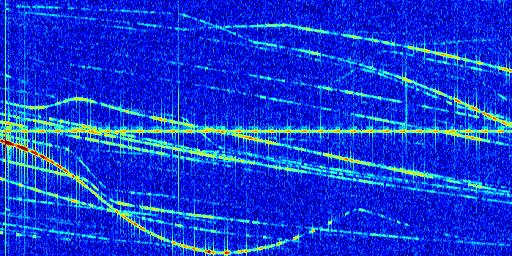

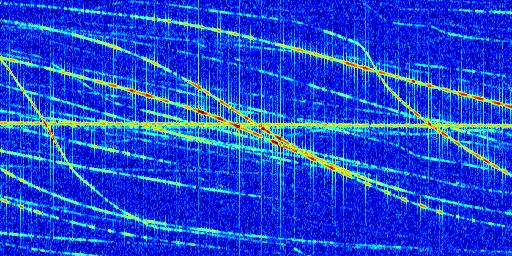

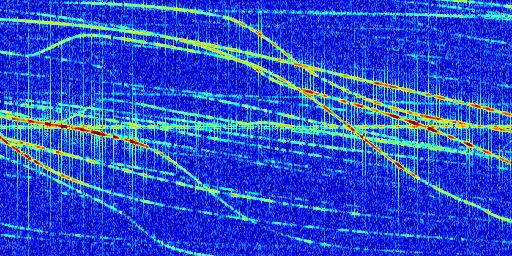

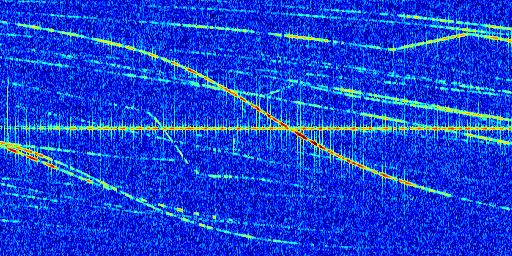

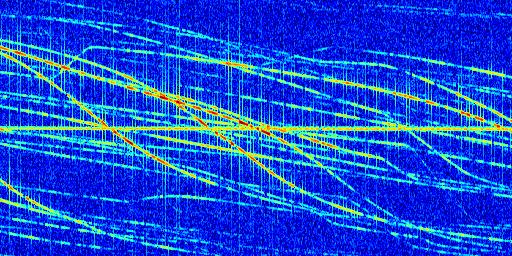

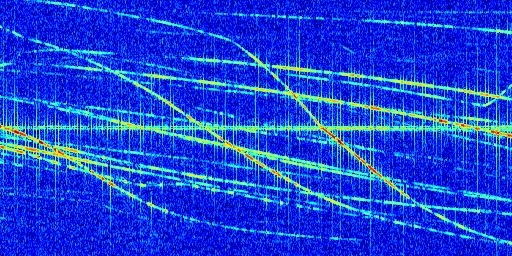

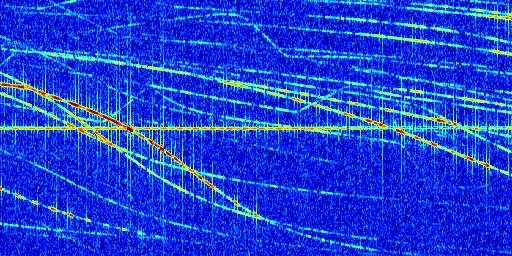

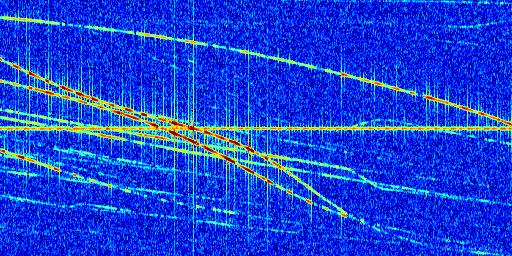

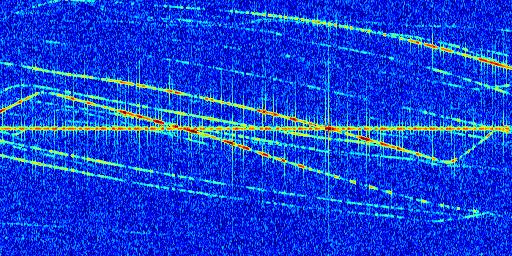

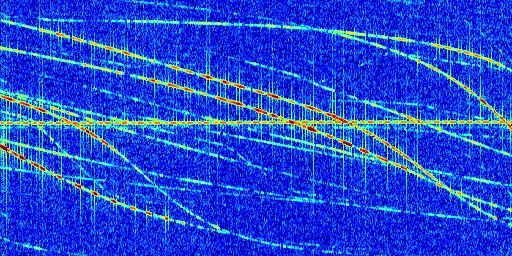

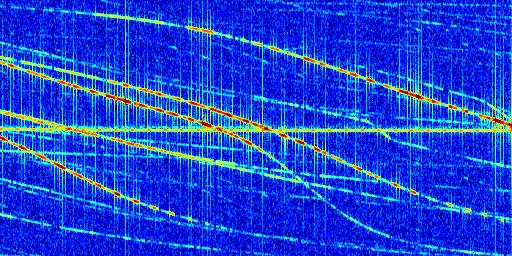

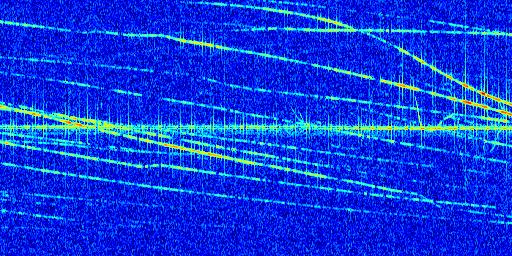

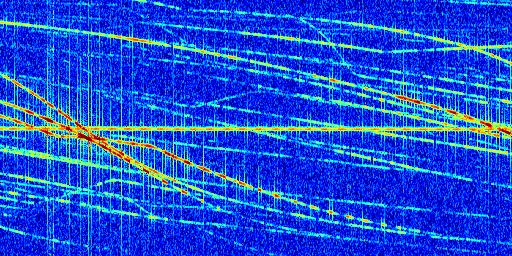

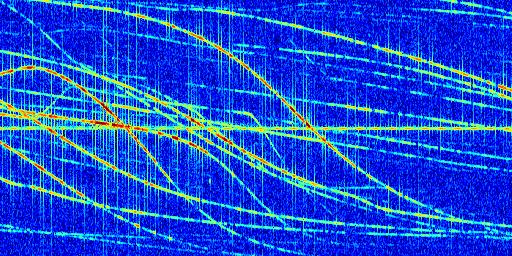

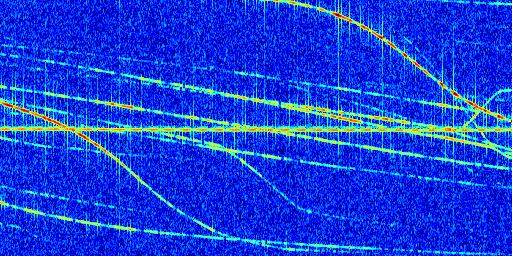

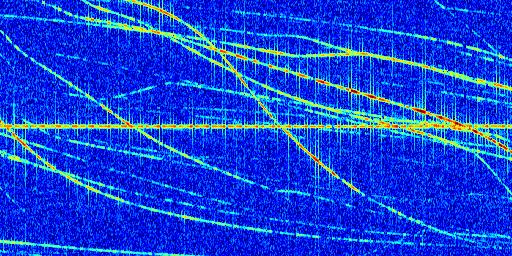

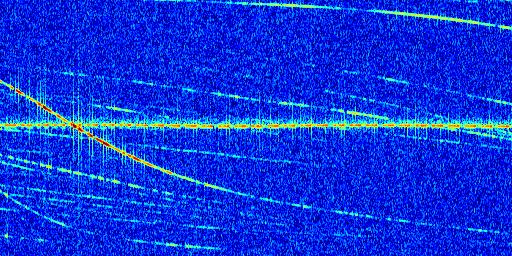

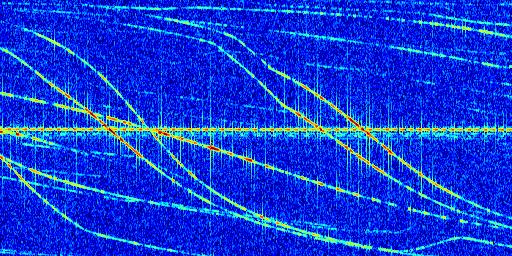

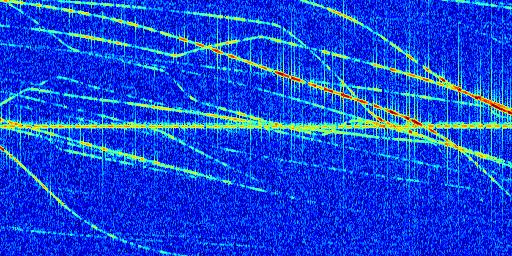

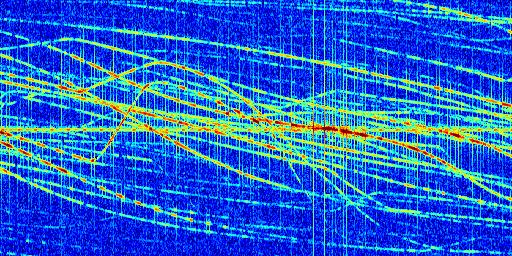

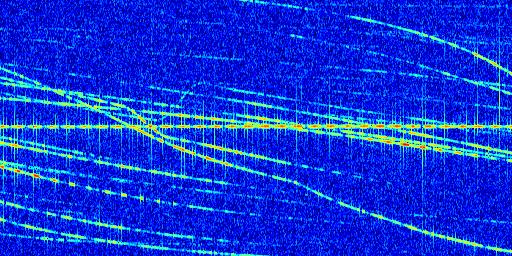

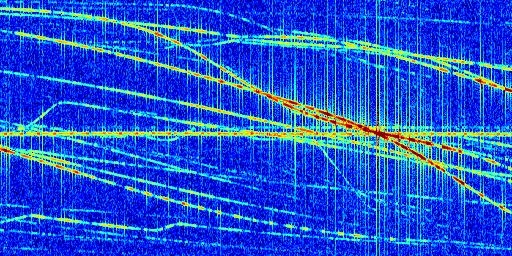

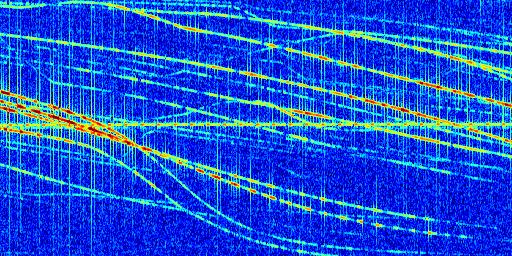

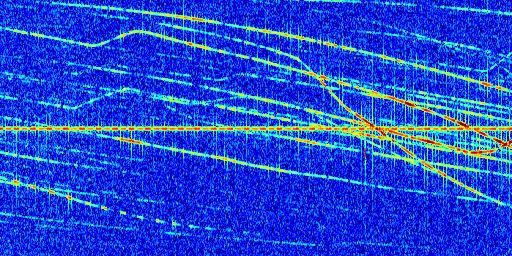

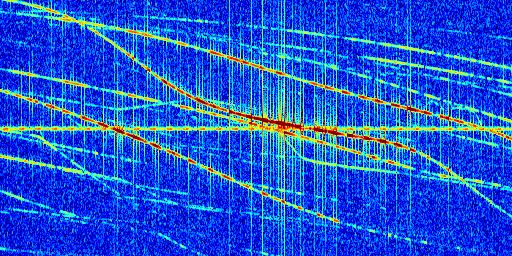

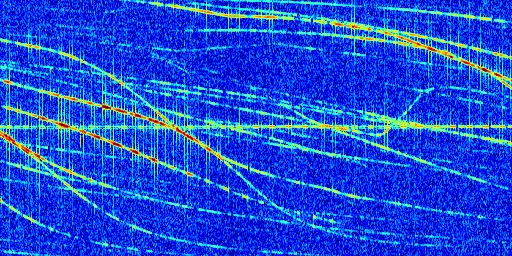

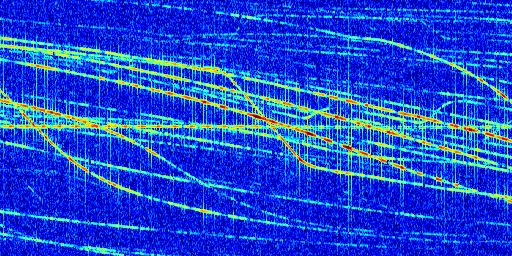

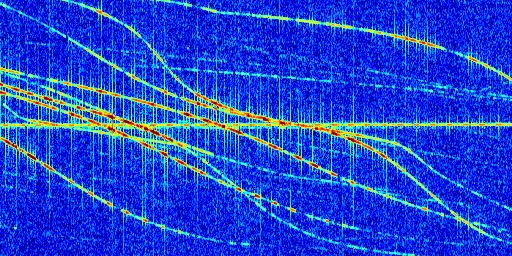

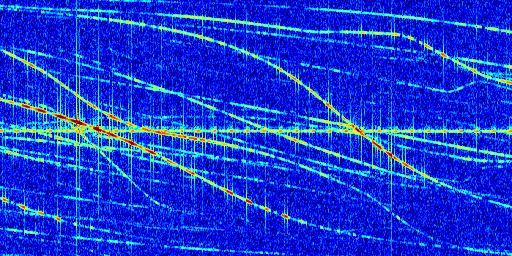

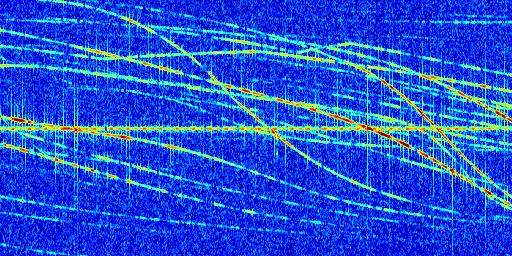

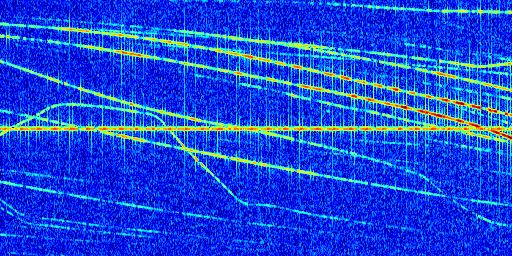

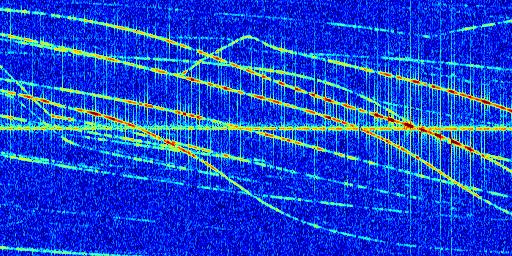

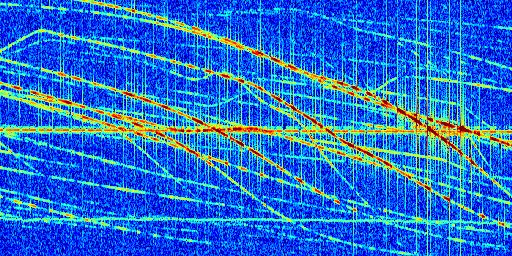

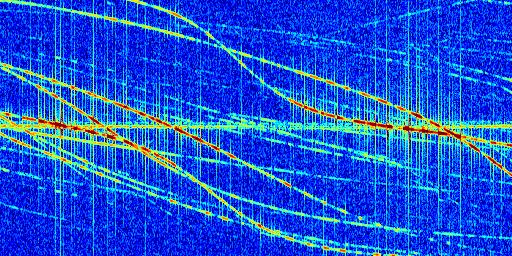

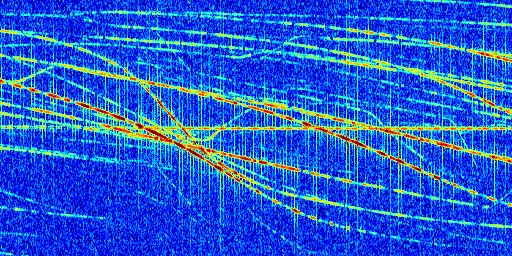

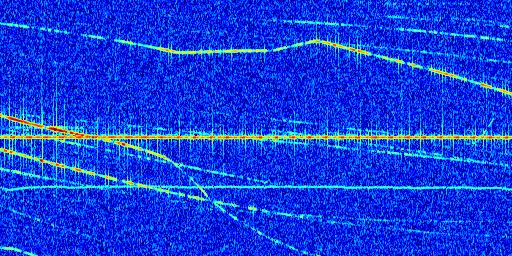

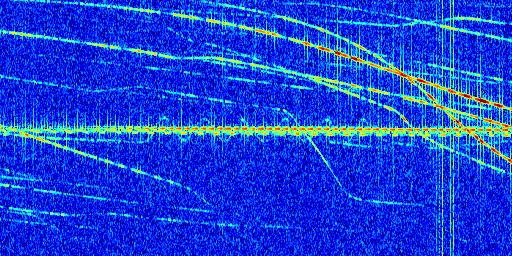

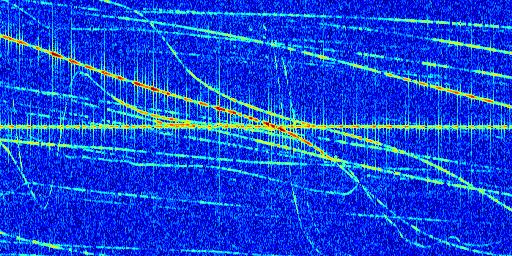

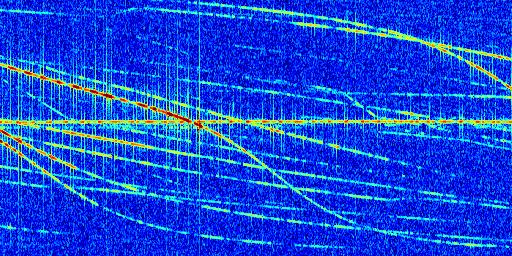

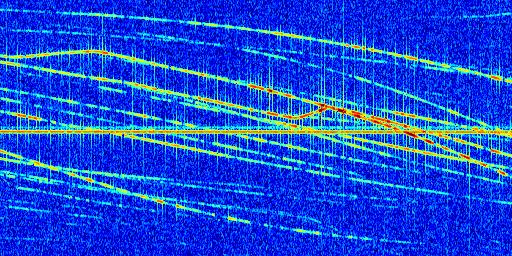

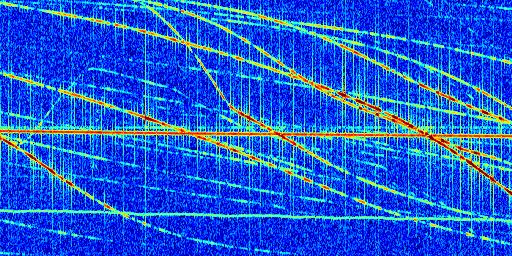

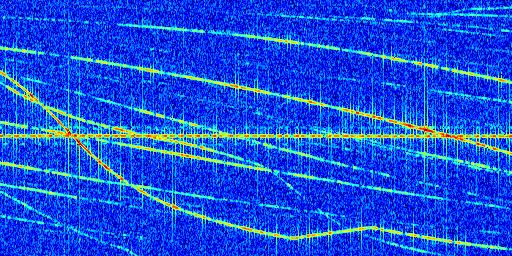

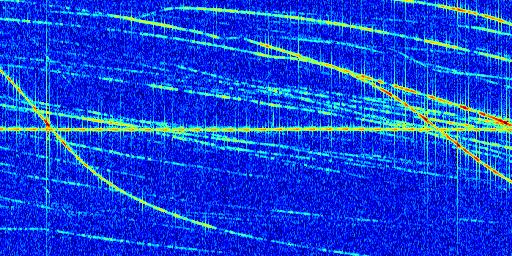

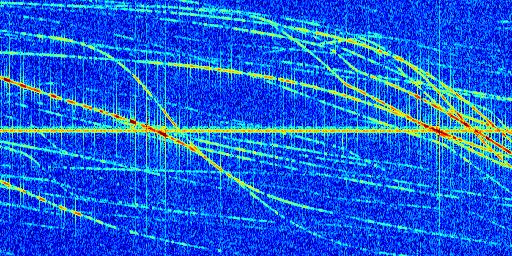

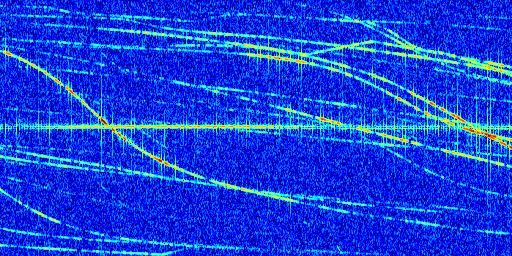

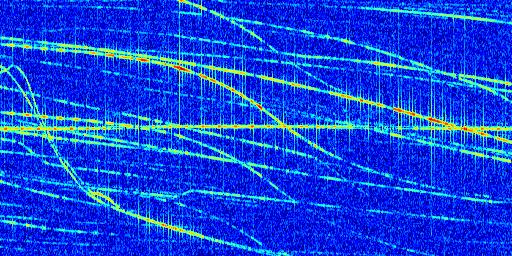

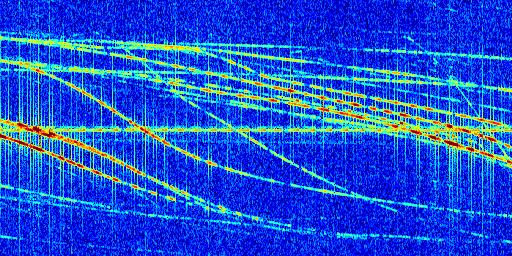

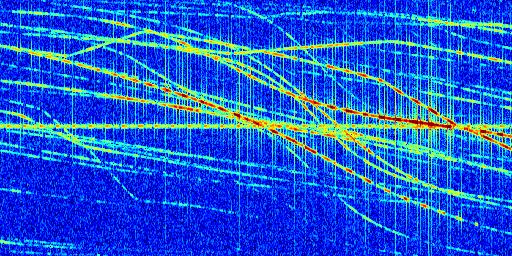

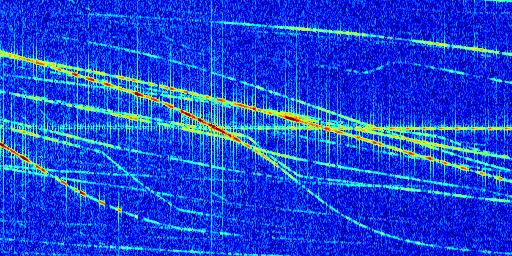

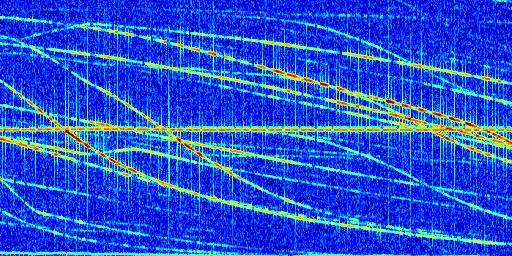

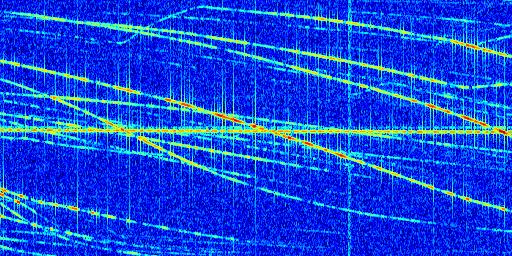

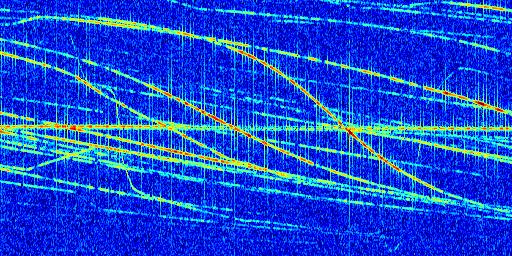

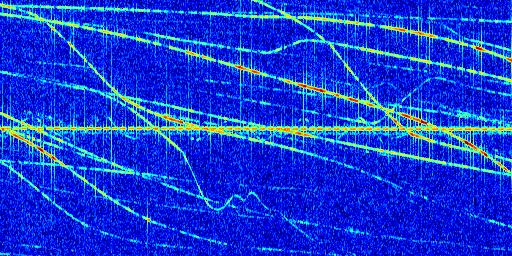

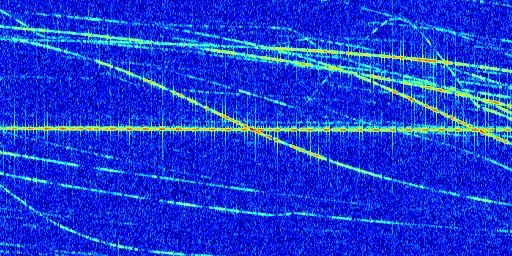

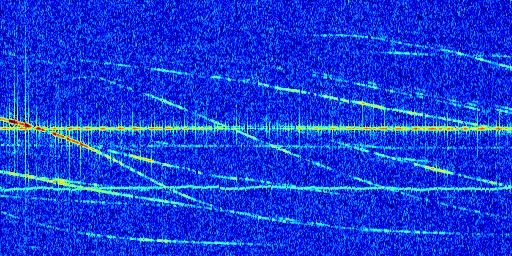

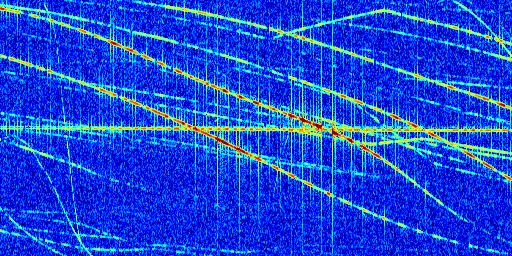

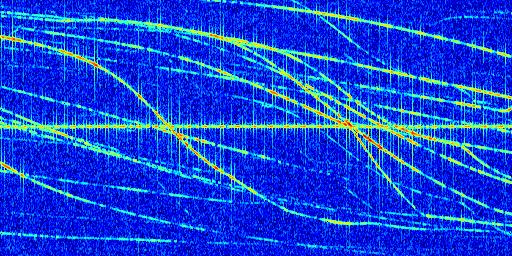

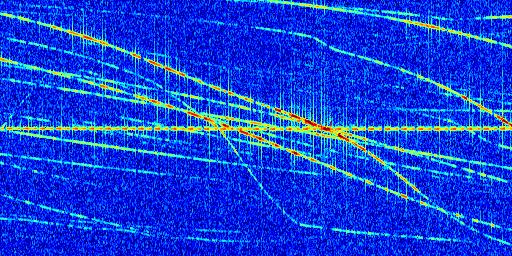

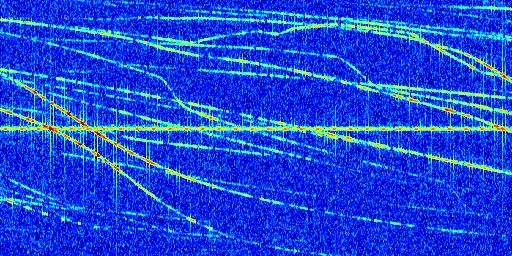

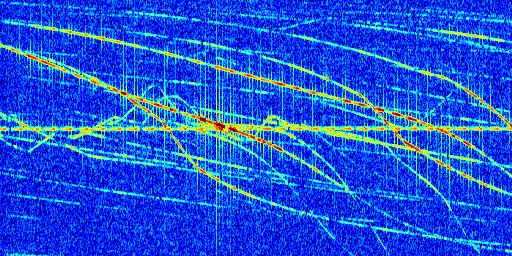

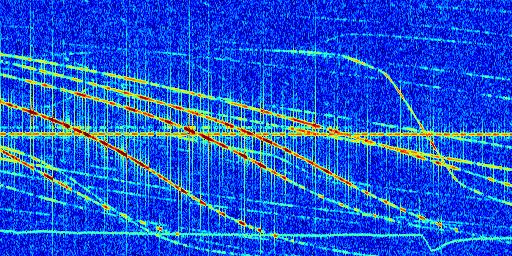

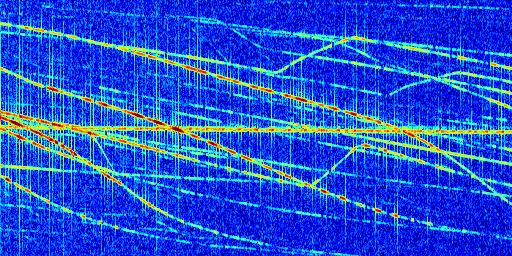

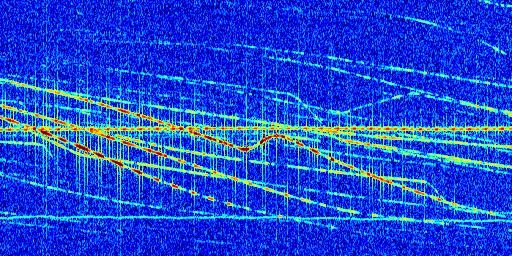

Sur la deuxième ligne, est représenté le spectrogramme radio du radar GRAVES. Un spectrogramme est une représentation d'un signal dans laquelle l'axe des abscisses représente le temps et l'axe des ordonnées les fréquences (hautes fréquences en haut, basses fréquences en bas). Au centre de ce spectrogramme on retrouve une ligne continue horizontale. C'est la trace de l'émetteur radio de GRAVES qui est ne varie pas en fréquence au cours du temps. Autour de cette dernière, on peut observer de nombreuses autres traces dont la fréquence varie. Ces traces résultent de la réflexion du signal radio de GRAVES sur des aéronefs en mouvement, générant un décalage Doppler. En observant finement ces dernières, il est possible de distinguer l'aviation civile et militaire.

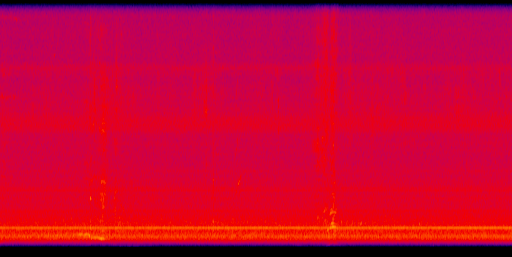

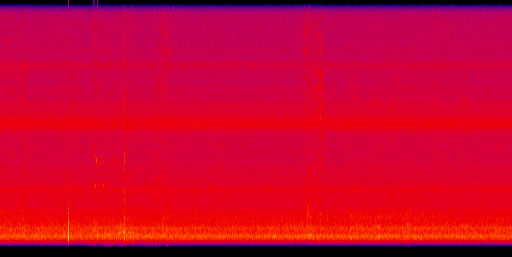

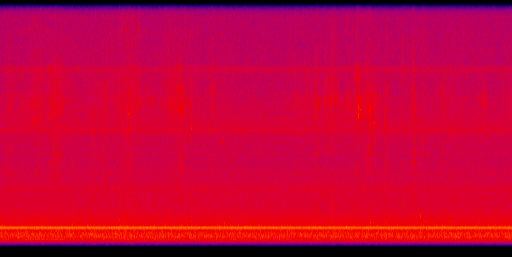

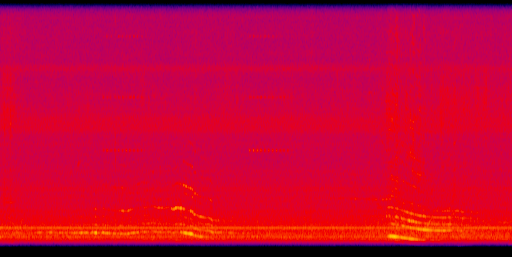

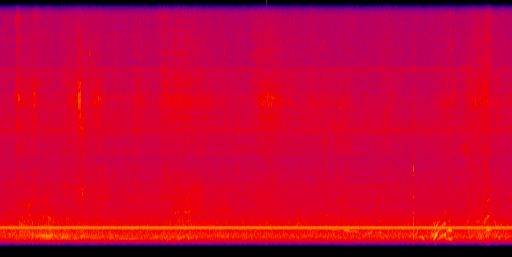

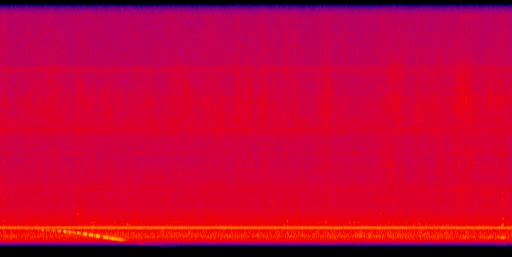

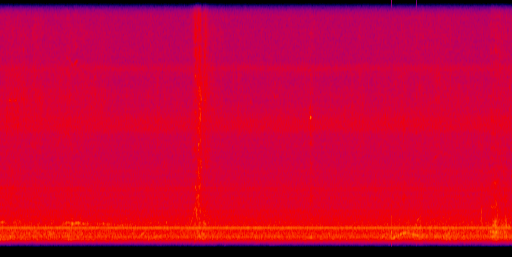

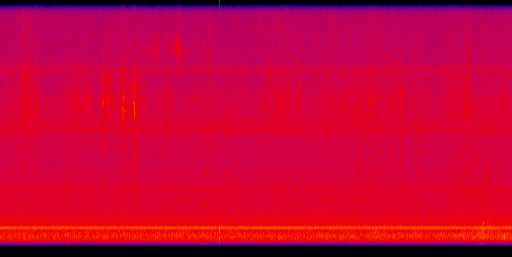

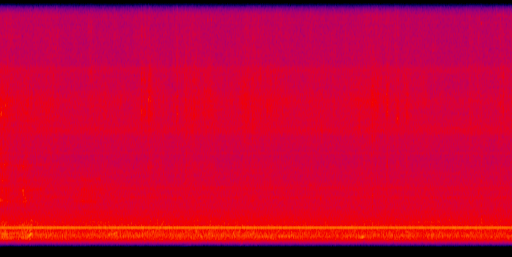

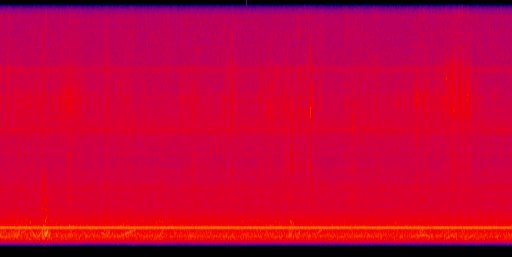

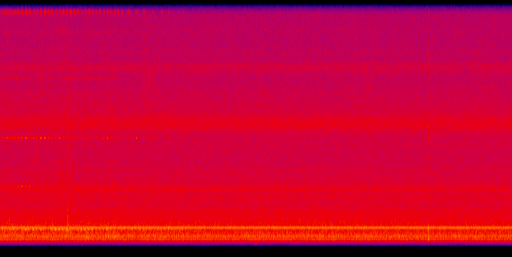

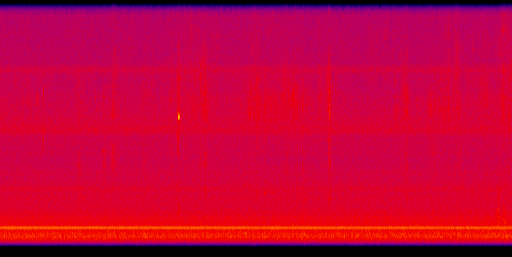

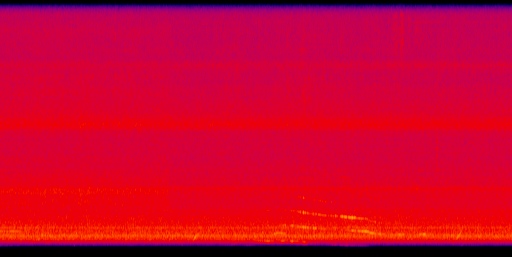

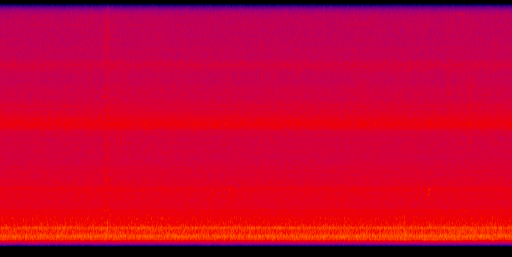

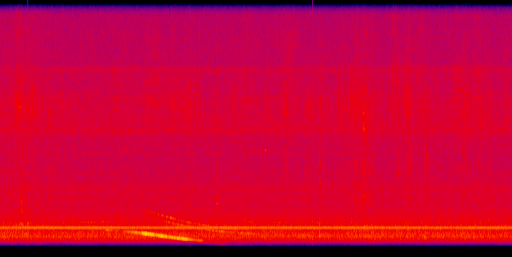

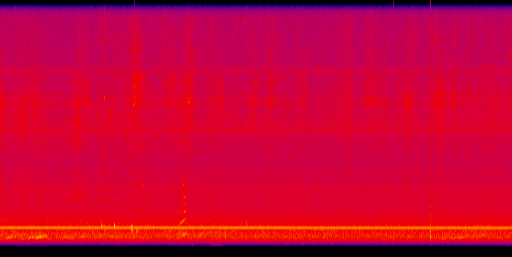

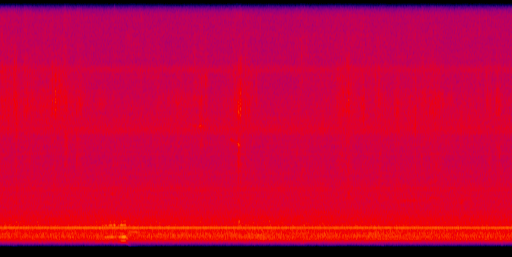

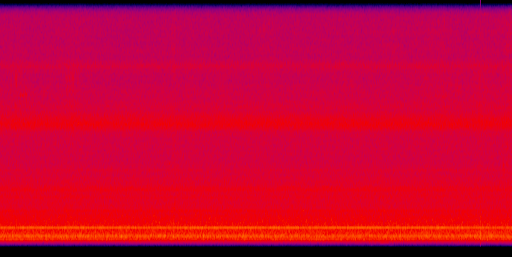

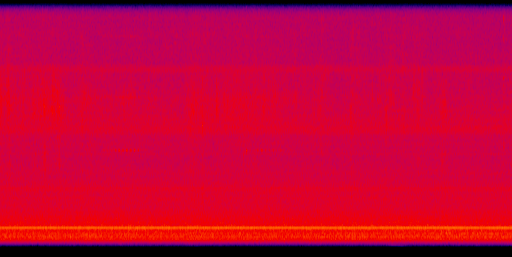

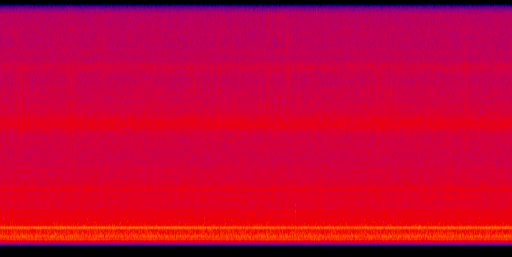

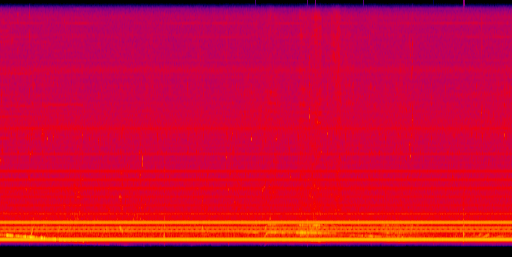

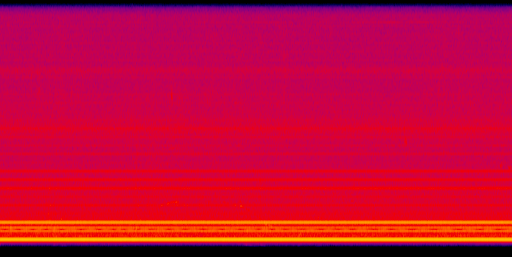

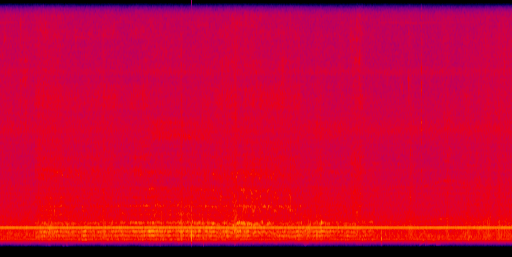

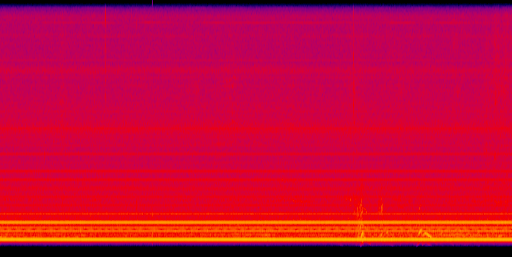

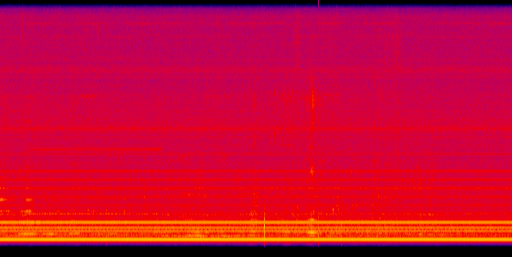

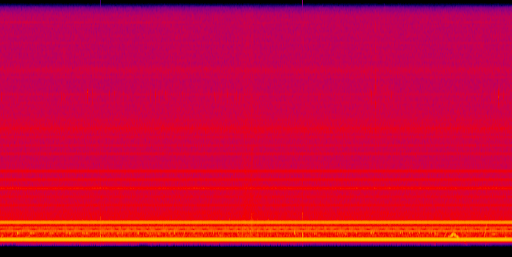

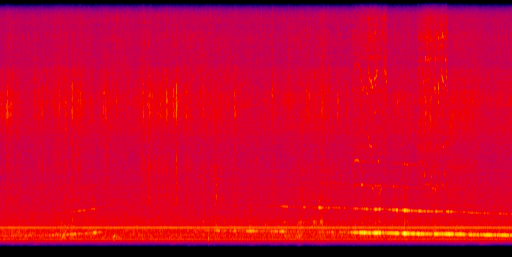

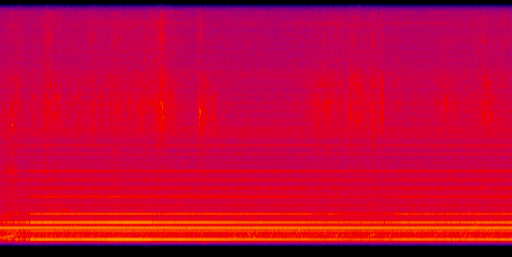

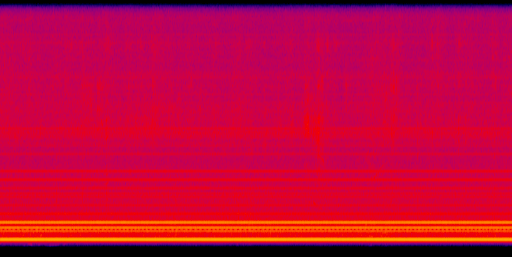

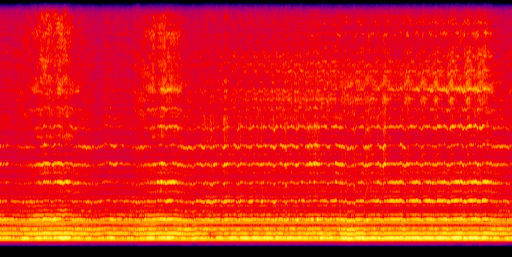

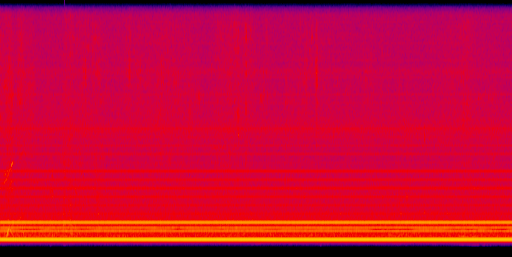

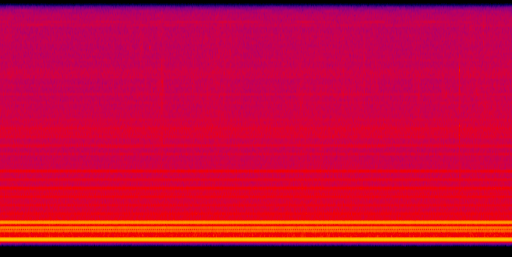

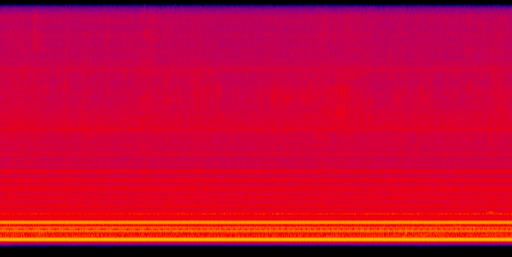

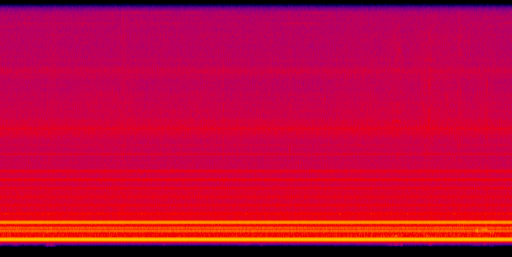

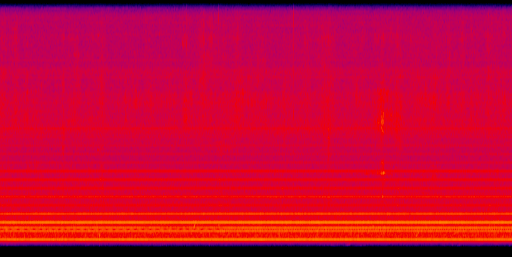

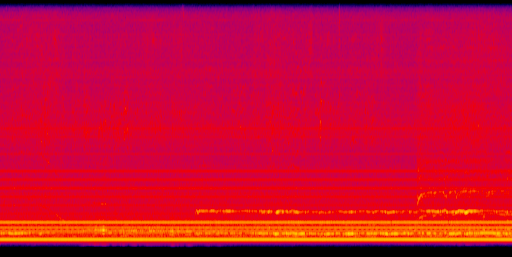

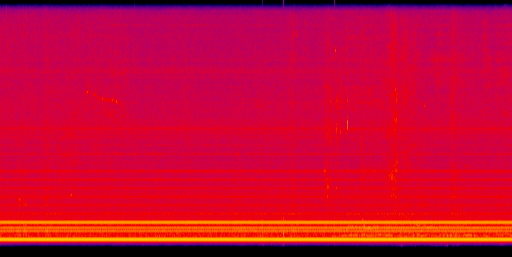

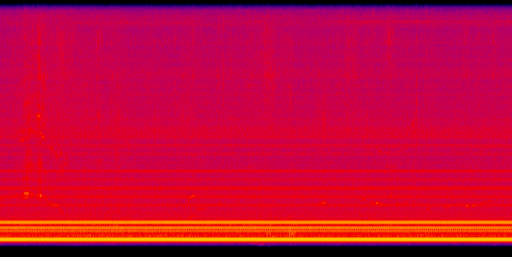

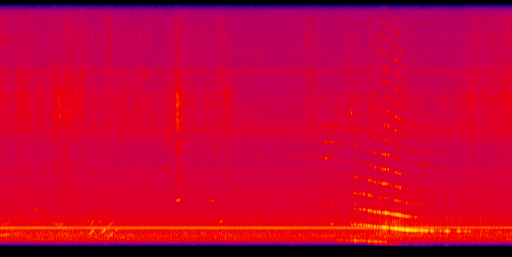

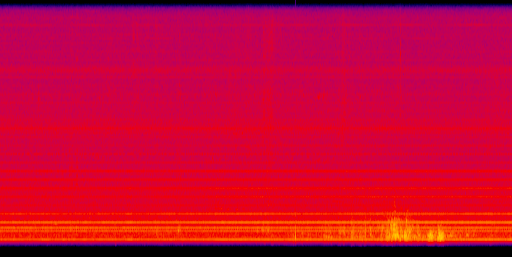

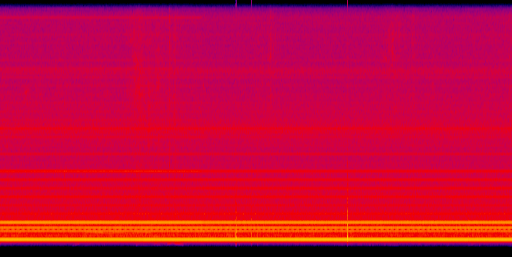

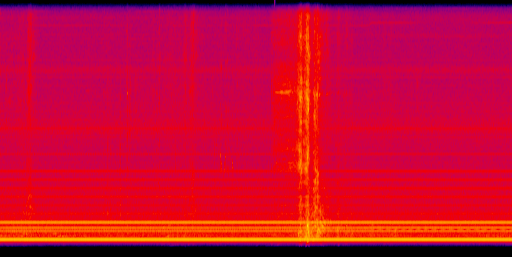

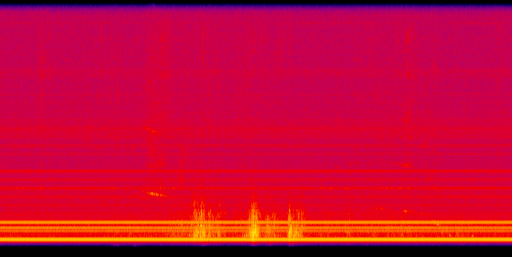

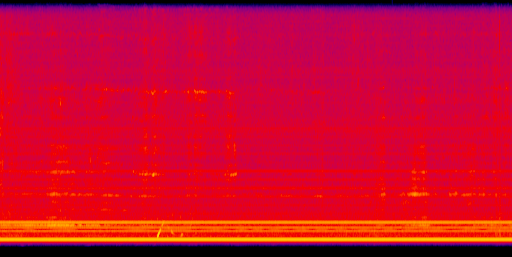

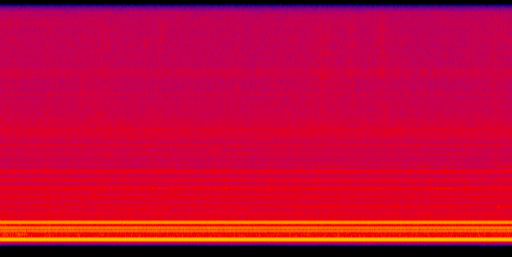

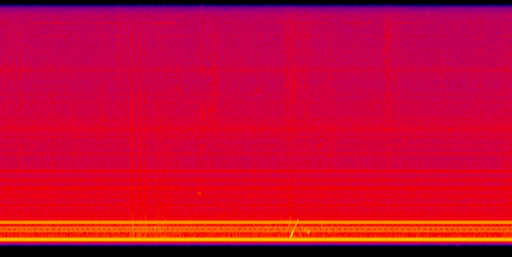

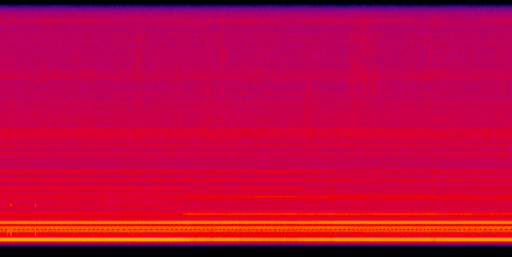

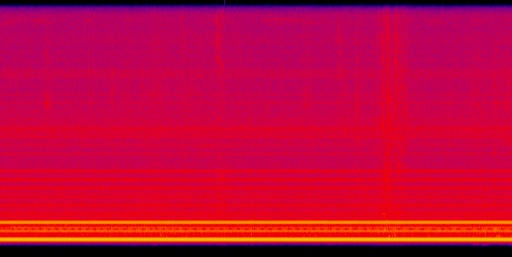

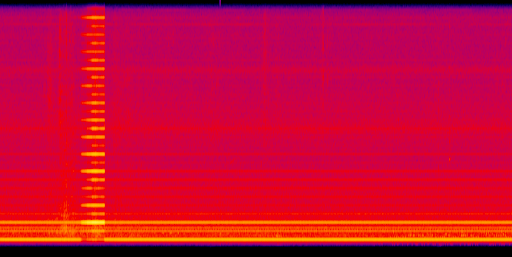

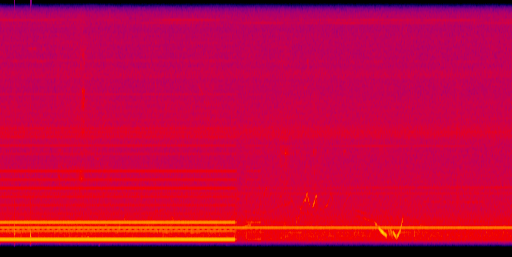

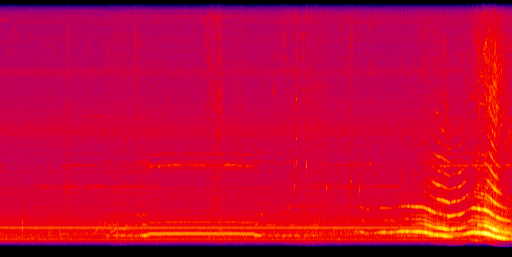

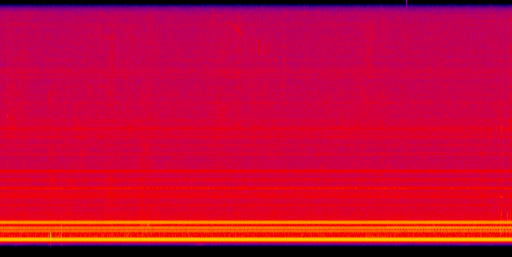

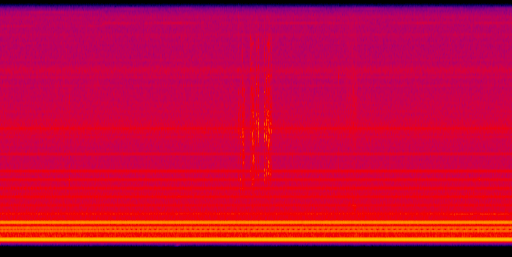

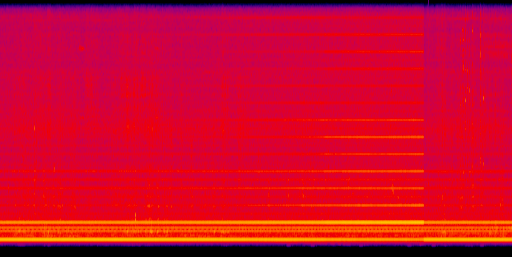

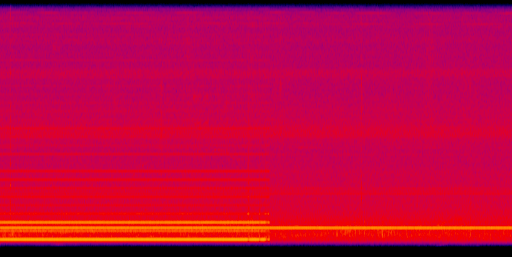

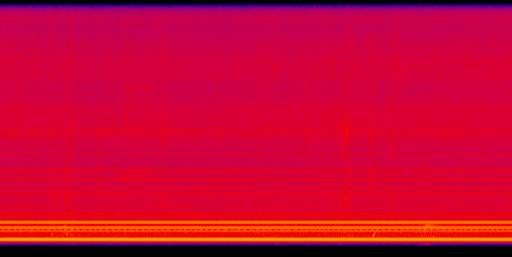

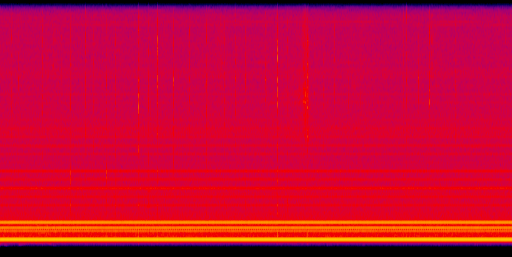

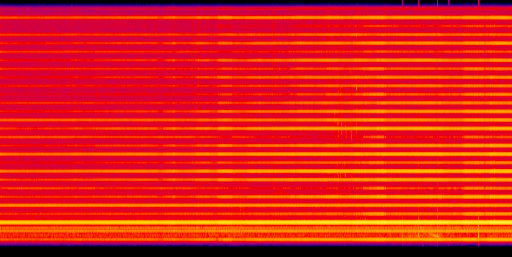

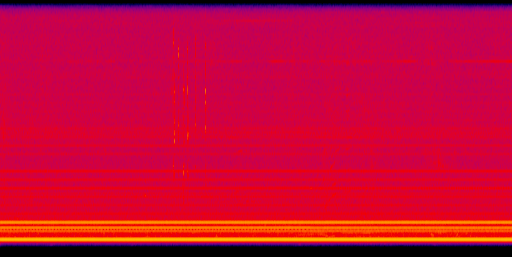

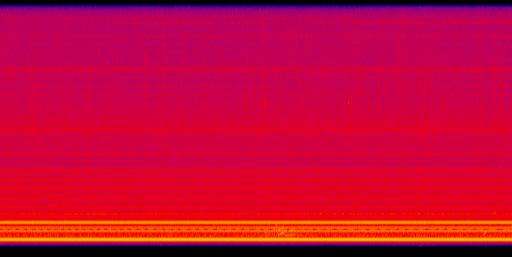

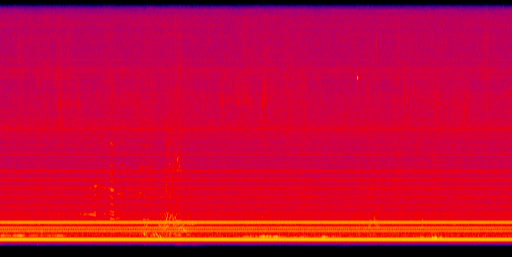

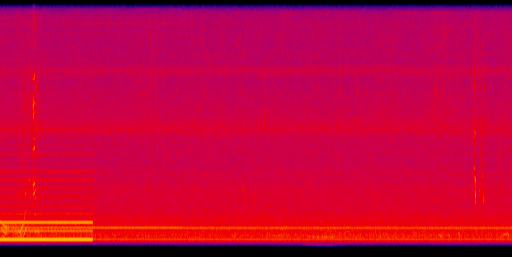

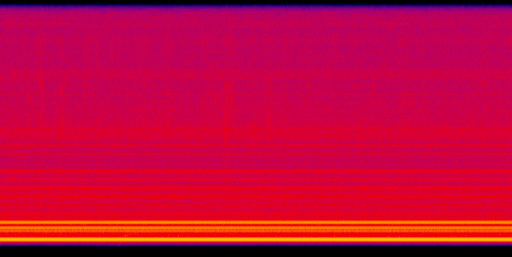

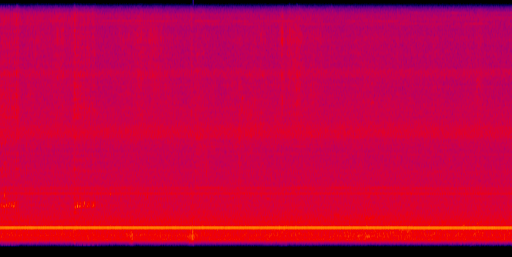

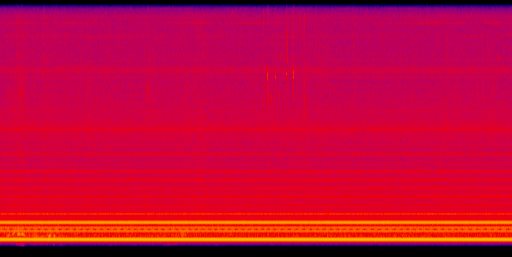

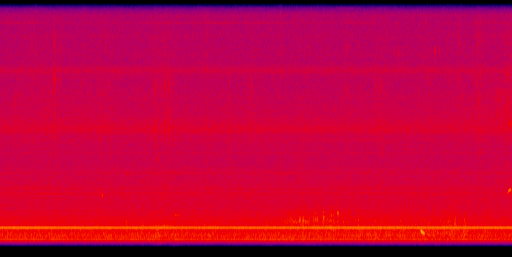

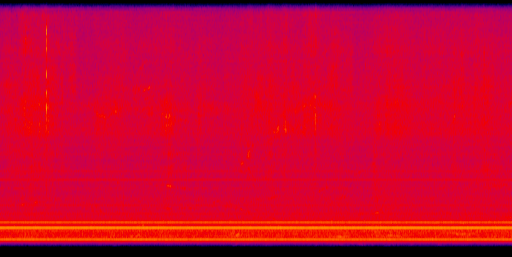

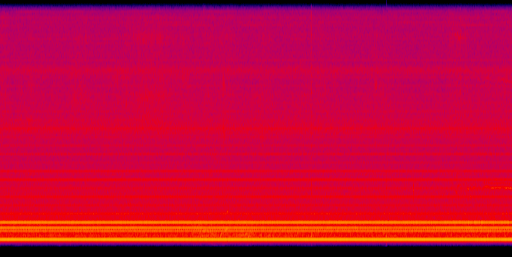

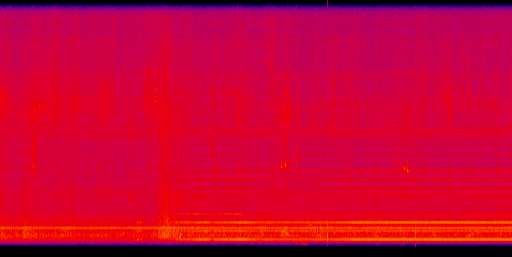

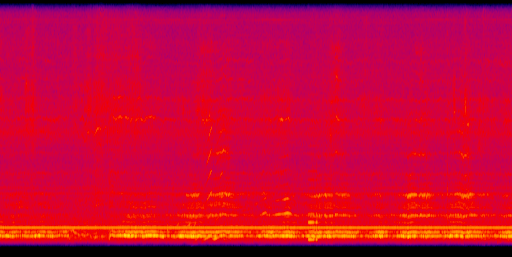

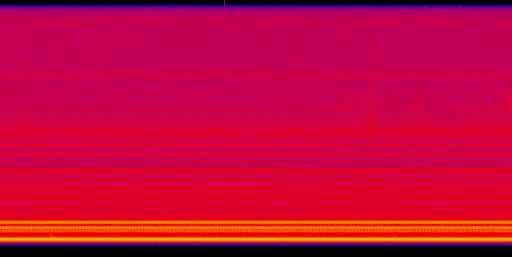

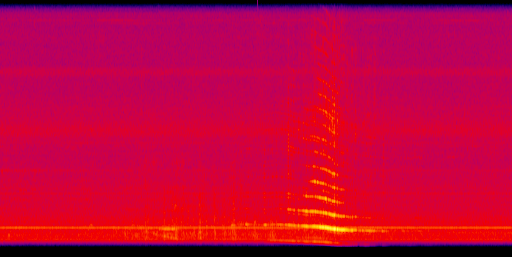

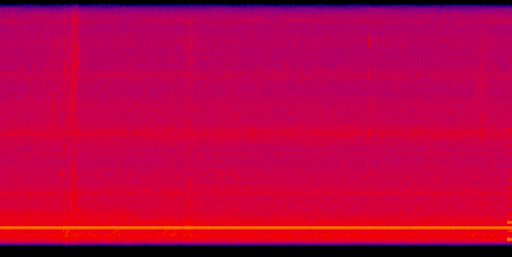

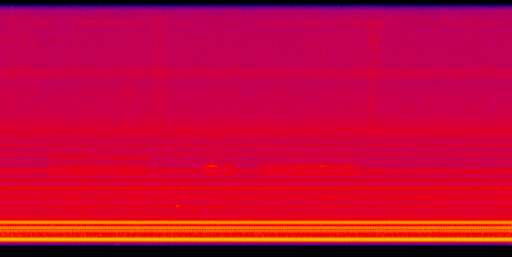

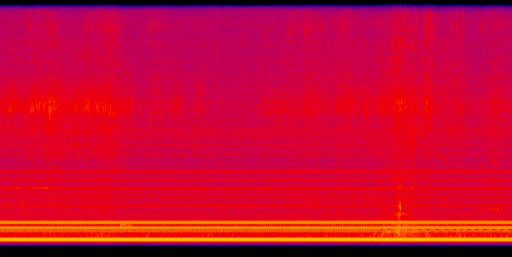

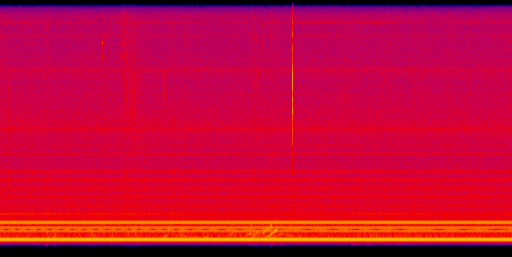

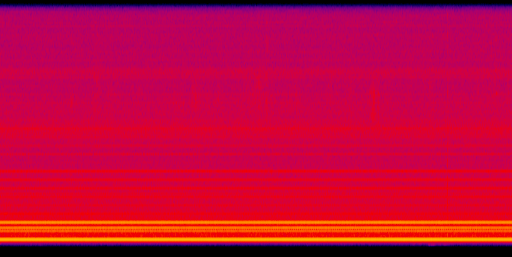

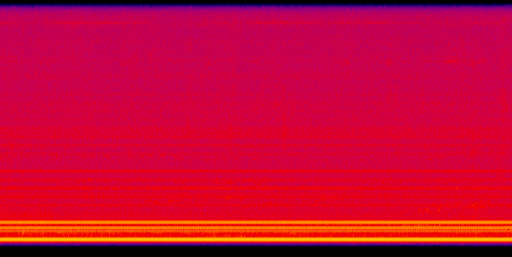

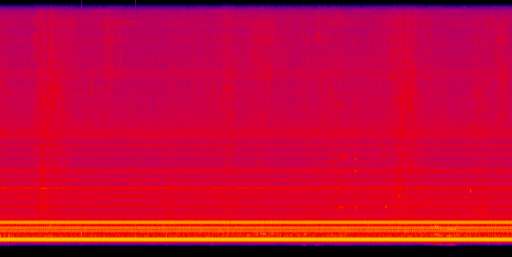

Enfin, est représenté sur la dernière ligne les spectrogrammes audio cette fois-ci du bruit ambiant. C'est sans conteste le paramètre le plus fiable pour déterminer l'activité des zones. Le bruit caractéristique généré par les avions de chasse lors des exercices militaires est bien identifié par l'algorithme.

code nbr --------- 1640 | 52 1630 | 38 1620 | 35 400 | 34 5000 | 25 1400 | 22 1660 | 20 1100 | 19 1610 | 19 3000 | 18

code nbr ---------- 1524 | 384 400 | 62 5000 | 53 1400 | 50 3000 | 47 1100 | 39 1200 | 39 1530 | 31 4000 | 25 100 | 23

code nbr ---------- 1324 | 733 1524 | 623 1634 | 126 400 | 98 1644 | 80 1200 | 71 3000 | 68 5000 | 59 1724 | 53 1400 | 52

code nbr ----------- 1324 | 3394 1524 | 1776 400 | 70 3000 | 61 1400 | 44 1200 | 42 200 | 38 1100 | 37 5000 | 31 1525 | 29

code nbr ----------- 1524 | 1391 1614 | 114 1324 | 109 400 | 108 1534 | 90 1400 | 79 1200 | 62 1714 | 58 1724 | 58 5000 | 58

code nbr ---------- 1324 | 955 2500 | 528 1524 | 295 1720 | 125 400 | 54 5000 | 48 1100 | 45 1400 | 45 3000 | 42 1534 | 34

code nbr ----------- 1324 | 1685 1720 | 1460 2500 | 636 1524 | 615 400 | 70 3000 | 52 1400 | 41 1100 | 37 5000 | 36 1200 | 35

code nbr ----------- 1524 | 1587 1324 | 281 400 | 64 1624 | 63 1510 | 59 4000 | 45 1520 | 42 200 | 41 100 | 38 1400 | 36

code nbr ----------- 1524 | 1265 1324 | 310 1624 | 307 1630 | 134 1620 | 80 1724 | 80 400 | 74 1610 | 73 1534 | 60 1714 | 50

code nbr ----------- 1524 | 1679 1324 | 124 1534 | 93 1624 | 69 400 | 62 3000 | 50 1644 | 48 1400 | 47 1514 | 40 1100 | 38

code nbr ---------- 1320 | 432 1524 | 238 1720 | 188 6100 | 88 400 | 71 1100 | 65 3000 | 56 1400 | 50 1200 | 43 5000 | 41

code nbr ----------- 1524 | 1274 1320 | 878 6100 | 259 1324 | 207 1644 | 207 1720 | 184 1664 | 114 400 | 84 3000 | 62 1560 | 40

code nbr ----------- 1524 | 1504 1320 | 930 1324 | 110 1564 | 87 400 | 36 1724 | 28 1544 | 22 1100 | 21 100 | 16 6100 | 16

code nbr ---------- 1320 | 182 1624 | 136 1324 | 90 1524 | 86 1514 | 43 400 | 40 1660 | 33 1400 | 31 1724 | 31 5000 | 31

code nbr ---------- 1624 | 605 1324 | 81 1200 | 67 1400 | 63 400 | 60 5000 | 54 3000 | 49 1100 | 46 1634 | 33 4000 | 31

code nbr --------- 1524 | 78 400 | 33 3000 | 31 1200 | 26 1100 | 24 5000 | 24 1534 | 23 1400 | 22 200 | 19 4000 | 19

code nbr -------- 400 | 61 200 | 39 5000 | 30 100 | 29 1100 | 29 3000 | 21 4000 | 20 1200 | 19 3344 | 19 1400 | 15

code nbr ---------- 1524 | 190 1724 | 165 1544 | 156 1564 | 113 1714 | 111 1534 | 106 1514 | 105 1314 | 78 400 | 51 3000 | 38

code nbr --------- 1620 | 53 400 | 43 1314 | 42 1400 | 42 1714 | 40 1630 | 39 1660 | 39 3000 | 37 1100 | 36 5000 | 35

code nbr --------- 1640 | 66 1660 | 60 1100 | 41 400 | 39 5000 | 39 3000 | 36 1320 | 35 1514 | 34 1710 | 34 1200 | 33

code nbr -------- 400 | 15 100 | 11 200 | 9 1100 | 8 4000 | 7

code nbr --------- 1310 | 62 400 | 56 1710 | 44 1720 | 36 100 | 31 200 | 29 4000 | 27 1200 | 22 1324 | 21 3000 | 19

code nbr ---------- 1524 | 813 1324 | 243 1400 | 99 400 | 94 1514 | 81 1534 | 77 1100 | 76 1200 | 76 5000 | 69 1564 | 66

08:00

08:05

08:10

08:15

08:20

08:25

08:30

08:35

08:40

08:45

08:50

08:55

09:00

09:05

09:10

09:15

09:20

09:25

09:30

09:35

09:40

09:45

09:50

08:00

08:05

08:10

08:15

08:20

08:25

08:30

08:35

08:40

08:45

08:50

08:55

09:00

09:05

09:10

09:15

09:20

09:25

09:30

09:35

09:40

09:45

09:50
